A cipő megkötéséhez szükséges idő alatt-nagyjából 20 másodperc-azXianku 3D testszkennertöbb adatot rögzít a testedről, mint amennyit egy személyi edző, egy csontkovács és egy szabó egy óra alatt össze tud gyűjteni. De hogyan működik? Miben különbözik a strukturált fénypásztázás az okostelefon mélységi kameráitól? És miért számít ez a technológia az alvás egészsége szempontjából?
Merüljünk el a világelső mérnöki munkák mögöttAI-motoros matrac- és párnaválasztó rendszer.
A hagyományos mérés határai
Történelmileg a matrac kiválasztása alig jelentett többet, mint egy mérőszalagot, egy súlymérleget és egy szubjektív "kényelmi tesztet". A testtartás felmérése még klinikai körülmények között is gyakran vizuális megfigyelésre, goniométerekre és kézi tapintási{1}}módszerekre támaszkodik, amelyek eredendően szubjektívek és korlátozott pontossággal.
Fontolja meg, mi hiányzik a hagyományos módszerekből:
- 3D kontúr: A mérőszalag rögzíti a kerületet, de nem rögzíti a formát. Két azonos csípőkörfogatú ember csípőkörvonala teljesen eltérő lehet, ami befolyásolja a matrac felületével való kölcsönhatást.
- A gerinc görbülete: A vizuális értékelés nem képes számszerűsíteni a finom laterális görbéket (gerincferdülés) vagy a sagittalis egyensúlyhiányokat (kyphosis/lordosis), amelyek drámaian befolyásolják az alvási egyensúlyt.
- Aszimmetria: A magas vállakat, a medence dőlését és a forgási egyensúlyhiányt nehéz pontosan mérni kézi szerszámokkal.
- Dinamikus kapcsolatok: A vállszélesség, a csípőszélesség és a gerinc görbülete közötti kapcsolat határozza meg az ideális alvástámogatást-a számítás túl bonyolult a manuális módszerekhez.
A strukturált fényszkennelés megoldja ezeket a korlátokat.
Mi az a strukturált fényszkennelés?
A strukturált fényszkennelés egy 3D-s képalkotási technológia, amely egy ismert fénymintát (általában infravörös) vetít egy felületre, és rögzíti, hogy ez a minta hogyan deformálódik. A minta deformációja megmutatja az objektum háromdimenziós alakját.
A Xianku rendszer használjaszabadalmaztatott strukturált fénymodulokkifejezetten emberi test szkennelésére tervezték. A folyamat a következőképpen működik:
1. lépés: Mintavetítés
A szkenner infravörös pontokból álló precíz rácsot vetít a felhasználó testére. A lézerszkennerekkel ellentétben, amelyek egyetlen pontot mozgatnak a felületen, a strukturált fény több ezer pontot rögzít egyszerre.
2. lépés: Képrögzítés
A nagy{0}}felbontású kamerák több szögből rögzítik a kivetített mintát. A rendszer két kamerát használ az emberi binokuláris látáshoz hasonló -sztereó látás eléréséhez, de sokkal nagyobb pontossággal.
3. lépés: Háromszögelés
Elemezve, hogy a kivetített minta hogyan deformálódik a test felületén, a rendszer kiszámítja az egyes pontok 3D koordinátáit. Minél sűrűbb a minta, annál részletesebb a rekonstrukció.
4. lépés: Pontfelhő létrehozása
Az eredmény egy „pontfelhő”-egy millió egyedi 3D koordináta gyűjteménye, amelyek milliméteres pontossággal térképezik fel a test felületét. Xianku rendszere kb2 millió pontfelhőszkennelésenként, sűrűséggel28 pont négyzetcentiméterenként.
5. lépés: 3D rekonstrukció
A fejlett algoritmusok a pontfelhőt folyamatos 3D-s hálóvá alakítják, így a felhasználó testének 1:1 arányú valósághű modelljét alkotják, amely bármilyen szögből megtekinthető.
Miért számít a 2 millió pont?
A pontfelhő sűrűsége határozza meg a rögzített részletezettséget. Az alacsony-sűrűségű vizsgálat megörökítheti a test általános alakját, de figyelmen kívül hagyja az alvás egészsége szempontjából fontos finom körvonalakat:
| Funkció | Miért fontos az alváshoz? |
|---|---|
| Váll körvonala | Meghatározza, hogy az oldalt alvó válla mennyire süllyed a matracba |
| Az ágyéki görbe mélysége | Meghatározza a szükséges alsó háttámaszt |
| Csípő-–-derék arány | Minden alvási pozícióban befolyásolja a medence kiigazítását |
| A gerinc oldalirányú eltérése | Aszimmetrikus támogatást igényel gerincferdüléses betegeknél |
| Nyaki görbe | Meghatározza az optimális párnamagasságot és a padlást |
Négyzetcentiméterenként 28 ponttal a Xianku megfelelő felbontással rögzíti ezeket a jellemzőket ahhoz, hogy klinikailag értelmes értékeléseket végezzen.

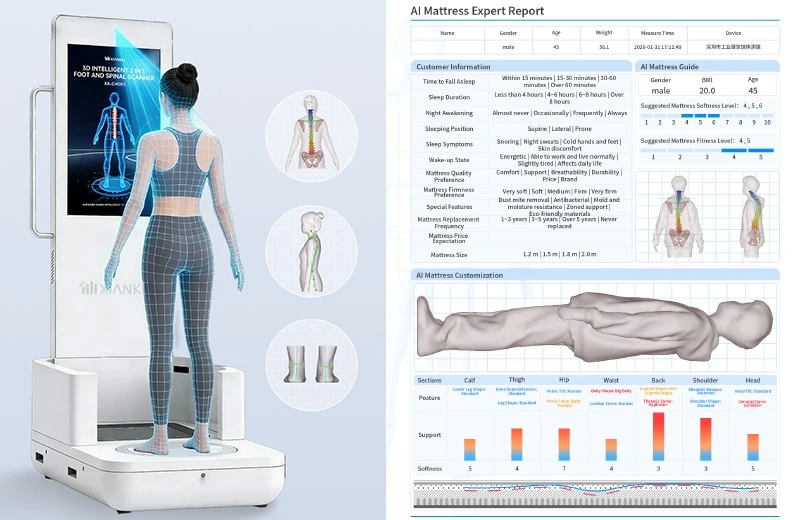

A lemezjátszó szerepe
Ellentétben a rögzített lapolvasókkal, amelyeknél a felhasználónak egy adott helyzetben kell állnia és el kell forgatnia, a Xianku integrált lemezjátszót használ. Ez a kialakítás számos előnnyel jár:
Állandó forgási sebesség: A forgótányér precízen szabályozott sebességgel forog, egyenletes lefedést biztosítva és kiküszöböli a mozgás közbeni elmosódást.
Optimális mérési távolság: A felhasználó rögzített távolságra áll a szkennertől (0,6-0,75 m), és a szkennelés során az ideális gyújtótávolságot megtartja.
Teljes 360 fokos lefedettség: A lapolvasó széles látómezejével kombinálva a forgótányér biztosítja az összes testfelület teljes lefedését, beleértve a hát{0}}kritikus gerincfelméréséhez.
Minimális felhasználói mozgás: A felhasználó egyszerűen csak álldogál, miközben forog a lemezjátszó. Ez csökkenti a mozgási műtermékeket, és biztosítja a szkennelés konzisztenciáját a különböző felhasználók között.
A nyers adatoktól a biomechanikai betekintésekig
2 millió pont rögzítése lenyűgöző, de a nyers pontfelhők értelmetlenek intelligens elemzés nélkül. Itt lépnek életbe a Xianku mesterséges intelligencia-algoritmusai.
Automatikus tereptárgy-észlelés
A rendszer automatikusan azonosítja az anatómiai tereptárgyakat:
- Acromion (vállcsúcs)
- csípőcsont (medence)
- C7 csigolya (nyak alapja)
- PSIS (hátsó kismedencei tereptárgyak)
- Combfejek (csípőízületek)
- Patellae (térdkalács)
Csontváz rekonstrukció
Ezekkel a tereptárgyakkal az AI rekonstruál egy csontvázmodellt, amely a test felületéhez igazodik. Ez nem egy általános, magasságra méretezett csontváz-, hanem egy személyre szabott vázmodell, amely a tényleges felületi kontúrokon alapul.

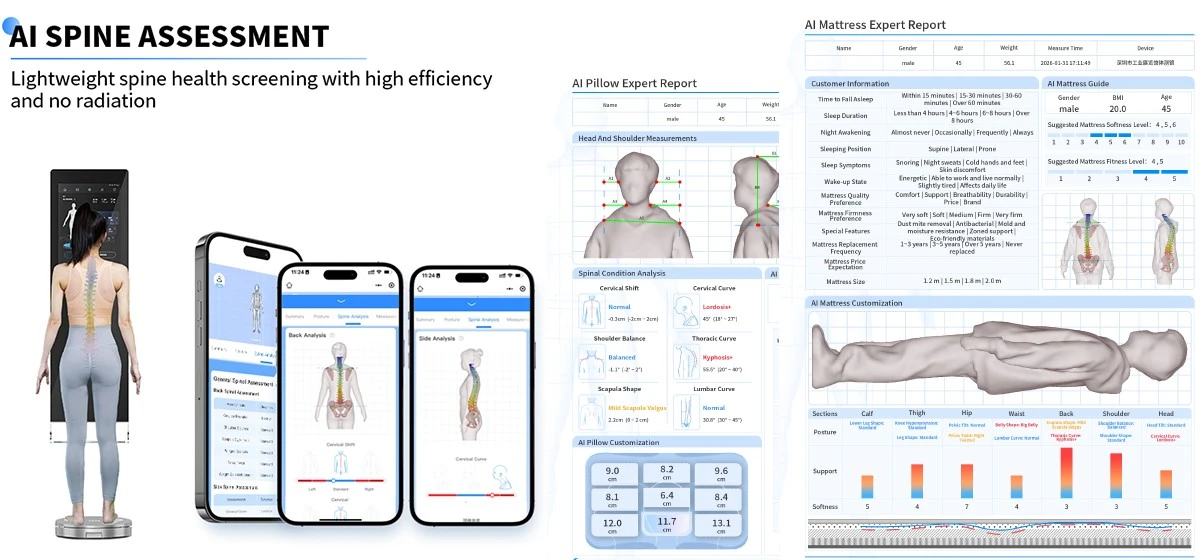

A gerincgörbe elemzése
A rendszer kivonja a gerinc középvonalát a hátsó felületről, és kiszámítja:
- Cobb-szög a gerincferdülés kimutatására
- Mellkasi kyphosis szöge
- Ágyéki lordosis szög
- A csigolyaforgatás mutatói
A testtartás eltérésének számszerűsítése
Az AI méri az ideális beállítástól való eltéréseket:
- Fejtartás előre (fokban)
- Lekerekített vállak (fokban)
- Medence dőlés (elülső/hátul)
- Vállmagasság aszimmetriája (milliméterben)
- Térdbeállítás (O/X lábszögek)
Kalibrálás és pontosság
Orvosi és kiskereskedelmi alkalmazások esetén a pontosság nem alku tárgya{0}}. A Xianku rendszere szigorú kalibrációs protokollokon megy keresztül:
Gyári kalibrálás
Minden egységet egyedileg kalibrálnak a gyárban precíziós célok segítségével. A kalibrációs adatokat a készülék tárolja, és minden szkennelés során hivatkozik rájuk.
Környezeti kompenzáció
A rendszer kompenzálja a környezeti megvilágítási viszonyokat, egyenletes eredményeket biztosítva bemutatótermi, klinikai vagy szállodai környezetben.
Ön{0}}ellenőrzés
A rendszer minden vizsgálat során valós idejű{0}}minőség-ellenőrzést végez, figyelmeztetve a kezelőt, ha a helymeghatározás vagy a környezeti tényezők befolyásolhatják a pontosságot.
A sebességelőny
Miért számít a sebesség? Fontolja meg a valós{0}}alkalmazást:
Az ágyneműbemutatóban az ügyfeleknek korlátozott idejük és türelmük van. A több percig tartó szkennelési folyamat súrlódást okoz. A 20-másodperces vizsgálat azt mutatja, hogy az ügyfelek nagyobb valószínűséggel vesznek részt, és a személyzet óránként több ügyfelet tud feldolgozni.
Klinikai körülmények között az idő pénz. A 20 másodperces szkennelés 15-20 perces manuális értékelést helyettesít, lehetővé téve a szakemberek számára, hogy a mérés helyett az értelmezésre és a kezelésre összpontosítsanak.
Szállodai környezetben a vendégek elvárják a kényelmet. A bejelentkezéskor végzett gyors, nem tolakodó szkennelés- lehetővé teszi a személyre szabott párnaválasztást anélkül, hogy megzavarná a vendég élményét.
Adatvédelem és biztonság
Bármilyen testszkennelési technológia esetében az adatvédelmi aggályok a legfontosabbak. A Xianku kiemelten kezeli az adatbiztonságot:
-Eszköz feldolgozása
Minden szkennelés és kezdeti elemzés az eszköz helyi hardverén történik. A rendszer nem továbbít nyers szkennelési adatokat külső szerverekre kifejezett engedély nélkül.
Titkosított tárhely
Az ügyféladatok nyugalmi és továbbítási állapotban titkosítva vannak. A hozzáférést a CRM-rendszer szabályozza, szerep{1}}alapú engedélyekkel.
Megfelelés
A rendszert úgy tervezték, hogy megfeleljen a GDPR-nak, a CCPA-nak és más regionális adatvédelmi előírásoknak. A felhasználók egyértelmű tájékoztatást kapnak adataik felhasználásáról, és bármikor kérhetik azok törlését.
A lényeg
A strukturált fényszkennelés nem új keletű,{0}}évek óta használják az ipari ellenőrzésekben, az autótervezésben és az orvosi képalkotásban. De ennek a technológiának az alvás egészségére való alkalmazása, a sebesség, a pontosság és a megfizethetőség sajátos követelményeivel, évekig tartó kutatás-fejlesztést igényelt.
A Xianku vívmánya a klinikai{0}}minőségű 3D testszkennelés praktikussá tétele a mindennapi használatra a kiskereskedelmi, vendéglátói és wellness-környezetben. Az eredmény egy olyan rendszer, amely több adatot rögzít 20 másodperc alatt, mint amennyit a hagyományos módszerek egy óra alatt össze tudnának gyűjteni,{4}}és ezeket az adatokat használható alvási megoldásokká alakítja át.
Következő cikkünkben megvizsgáljuk, hogyan válik ezekből a nyers adatokból a gerinc egészségi állapotának teljes felmérése, és miért a gerinc megértése a kulcsa a jobb alváshoz.
