STL fájlformátum exportálás 3D nyomtatott orthotikumokhoz: Hogyan változtatja a 3D lábszkennelés a biomechanikai adatokat egyedi ortotikus gyártássá

A 3D nyomtatott ortopédiai gyártók számára a végtermék minősége jóval a nyomtatás előtt kezdődik. Az adatokkal kezdődik. Ha az eredeti lábmodell hiányos, torz, vagy csak 2D-s lábnyomon alapul, előfordulhat, hogy a végső ortotikus eszköz nem felel meg a felhasználó valós anatómiájának. Ez különösen kritikus az olyan funkcionális ortopédiai termékek esetében, mint például a csuklókorrekciós támaszok, a magas ívű ortopédiai eszközök, az egyedi talpbetétek és a személyre szabott lábbeli alkatrészek.

A lábfejet gyakran a test „második szívének” nevezik, de az ortopédiai gyártás szempontjából ez a teljes kinetikai lánc alapja is. A rendellenes lábszerkezet befolyásolhatja a boka beigazítását, a térd terhelését, a medence egyensúlyát és a gerinctartást. Ha a lábfejadatok pontatlanok, a következmények nem csak a rossz illeszkedés,-a kényelem, a korrekciós hatékonyság és a hosszú távú-felhasználói megfelelés is kihathat a kényelemre.

EzértSTL fájlok formátum exportálása 3D nyomtatott ortopédiai eszközökhözkulcsfontosságú képességgé válik a B2B ortopédiai gyártók, 3D nyomtatási szolgáltatók, ortopédiai terméktervezők, rehabilitációs beszállítók és egyedi lábbelimárkák számára.

A Xianku 3D lábszkennelő rendszere teljes digitális munkafolyamatot biztosít:1-másodperces infravörös strukturált fényszkennelés → 5 másodperces jelentéskészítés → ±1 mm-es precíziós mérés → 1:1 teljes láb 3D modell → STL/OBJ 3D modell export → 3D nyomtatott ortotikus testreszabás.

Miért számít az STL-fájlok minősége a 3D-s nyomtatott ortózisban?

Az STL az egyik legszélesebb körben használt fájlformátum a 3D nyomtatásban. A 3D felületet háromszög alakú lapokból álló hálóként tárolja. Az ortopédiai gyártók számára az STL fájl hídként szolgál az emberi láb és a nyomtatott eszköz között.

Az egyéni ortopédiai eszközökben egy jó{0}}minőségű STL-fájl segít a következőkben:

• Pontos lábforma reprodukció
• Jobb illeszkedés az ortózis és a lábfelület között
• Megbízhatóbb CAD módosítás
• A funkcionális támogatási zónák továbbfejlesztett kialakítása
• Gyorsabb átállás a szkennelt adatokról a nyomtatható modellekre
• Csökkentett kézi modellezési munkaterhelés
• Konzisztensebb gyártás több rendelésen keresztül
• Jobb kompatibilitás a 3D nyomtatási munkafolyamatokkal

Az olyan termékek esetében, mint az ortopédiai ortopédia, a magas ívű támasztékok, a funkcionális talpbetétek, a sarokstabilizáló eszközök vagy a testreszabott lábbelialkatrészek, az STL-fájlnak tükröznie kell a láb valódi szerkezetét, -nem csak egy lapos lábnyomot vagy hozzávetőleges méretet.

A B2B termelésben a gyenge bemeneti adatok downstream problémákat okoznak: több kézi korrekció, alacsonyabb termelési hatékonyság, több illeszkedési panasz és magasabb visszaküldési arány. A pontos szkennelés-STL-kimenetre -ezért nem csupán technikai jellemző. Ez egy üzleti-kritikus termelési előny.

A hagyományos 2D lábadatok korlátai az ortopédiai gyártásban

A hagyományos lábfelmérés gyakran 2D lábnyomokon, nyomószőnyegeken, kézi méréseken, gipszöntvényeken vagy alapvető lézeres szkennelésen alapul. Ezek a módszerek hasznos referenciákat szolgáltathatnak, de gyakran hiányzik belőlük a digitális ortopédiai gyártáshoz szükséges teljes térbeli részlet.

A nyomószőnyeg megmutatja, hogyan érintkezik a talp a talajjal. A 2D lábnyom megmutathatja a talpi érintkezési területet. A kézi méréssel rögzíthető a hossz és a szélesség. Önmagukban azonban ezen módszerek egyike sem képes teljes mértékben megragadni a láb háromdimenziós szerkezetét.

A hagyományos lábadatokból hiányozhatnak:

• Boltív magassága és ív görbülete
• Lépésmagasság és a lábközép térfogata
• Sarokszélesség és sarokigazítás
• A láb elülső szélessége és a lábujjak morfológiája
• A láb kerülete és kerülete
• Bunion{0}}kapcsolódó szerkezeti eltérés
• Magas ívgeometria és oldalirányú terhelési hajlam
• Bal-jobb aszimmetria
• Teljes 3D felület szükséges a CAD ortotikus tervezéshez

Ez különösen fontos az összetett ortopédiai alkalmazásoknál. A lábujjkorrekciós segédeszköz megköveteli a láb elülső alakjának, a lábujj szögének és a középső kiemelkedésnek a pontos megértését. A magas ívű ortotikus alátámasztás pontos ívmagasságot, boltív kontúrt és lábközép geometriát igényel. Egyedi talpbetéthez a talpfelület illeszkedése, a sarok tartása és a támasztó-zóna kialakítása szükséges.

Röviden: a 2D-s adatok nem elegendőek a jó minőségű 3D-s nyomtatott ortózishoz. A gyártóknak pontos, teljes, exportálható 3D lábmodellekre van szükségük.

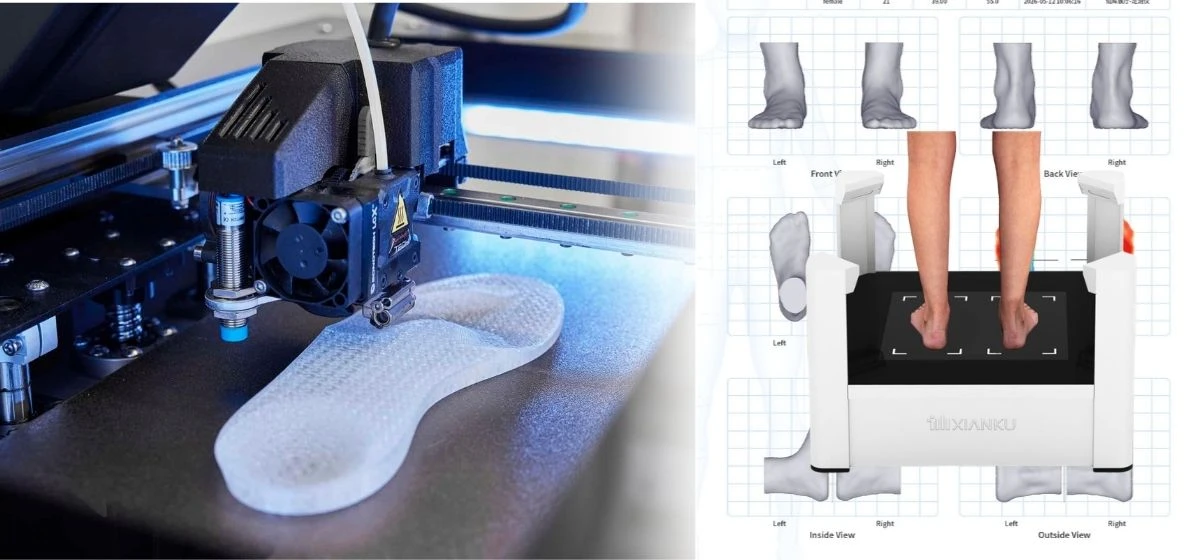

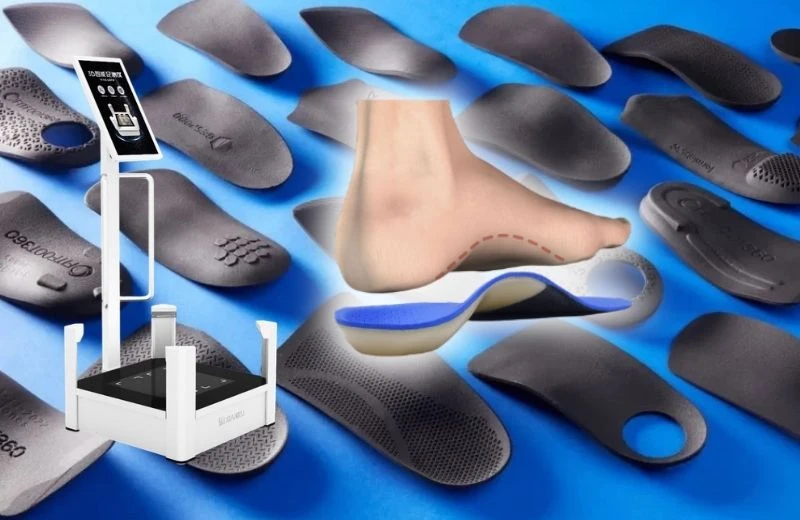

Xianku 3D lábszkennelés: a fizikai lábtól a nyomtatható digitális modellig

A Xianku világelső a 3D-s precíz test{1}}jeladatkezelési szolgáltatások terén, segítve az egészségügyi, wellness-, ortopédiai és lábbelikkel foglalkozó partnereket abban, hogy az emberi test szerkezetét digitális termékintelligenciává alakítsák.

A Xianku 3D lábszkennere fejlettInfravörös strukturált fénytechnikahogy mindkét láb teljes felületi szerkezetét rögzítse. A hagyományos lézerszkenner- vagy nyomószőnyeg-rendszerekkel összehasonlítva az infravörös strukturált fény gyorsabb, kényelmesebb és gyártásra készebb -adatrögzítési élményt biztosít.

A rendszer képes elvégezni a kettős{0}}láb szkennelést1 másodpercés készítsen szakmai jelentést kb5 másodperc. Vel±1 mm pontossággal, támogatja a kiváló-minőségű méretmérést és digitális modellezést az ortopédiai termékfejlesztéshez.

Az alapvető műszaki előnyök a következők:

• 1 másodperces szkennelésmindkét lábra
• Érintkezés nélküli infravörös strukturált fényrögzítés
• ±1 mm pontossággalprofesszionális -osztályzatméréshez
• 5 másodperces digitális jelentéskészítés
• 1:1 valós 3D teljes-lábmodell rekonstrukció
• 30+ biomechanikai adatkészletkiterjed a hosszra, szélesre, kerületre, magasságra, ívre és morfológiára
• ExportálhatóSTL/OBJ 3D modellek
• Zökkenőmentes kapcsolat CAD tervezéssel és 3D nyomtatási rendszerekkel

A 3D nyomtatott ortopédiai gyártók számára ez azt jelenti, hogy a szkenner nem egyszerűen mérési jelentést ad. Digitális termelési alapot biztosít.

Miért jobbak az 1:1 arányú teljes-láb 3D modellek, mint a lapos lábnyomok

Az 1:1 arányú teljes-láb 3D-s modell a láb valódi külső geometriáját rögzíti. Ez magában foglalja a talpfelületet, az ív alakját, a sarok szerkezetét, a láb elülső profilját, a lábujj régióját, a lábfej magasságát és a teljes térfogatot.

Ez nagyon különbözik a lapos lábnyomtól. A lábnyom csak az érintkezést mutatja. A 3D-s modell alakot mutat.

Az ortopédiai gyártásnál ez a különbség kritikus.

Egy 1:1 arányú, teljes-láb 3D-s modell segít a tervezőknek megérteni:

• Ahol támogatást kell hozzáadni
• Ahol nyomáscsökkentésre lehet szükség
• Hogyan kell illeszkedni az ívhez
• Hogyan tervezhető a sarokstabilizálás
• Az elülső láb szélessége befolyásolja-e az ortopédiai illeszkedést
• Hogyan változtatja meg az eszköz alakját a bunion{0}}kal kapcsolatos eltérés
• Milyen magas ívgeometria vezérelje a támaszték tervezését
• Függetlenül attól, hogy a bal és a jobb láb modelljei eltérő korrekciót igényelnek

Ez lehetővé teszi a B2B gyártók számára, hogy megbízhatóbb szkennelést-hozhassanak-a tervezéshez-a nyomtatáshoz-.

ACA és AHI algoritmus: jobb ívadatok a funkcionális orthotikus tervezéshez

Az ívelemzés az egyedi ortopédiai tervezés egyik legfontosabb része. Azonban sok hagyományos rendszer nagymértékben támaszkodik az érintkezési felületre az ív osztályozása során. Ez hibákhoz vezethet, különösen azoknál a felhasználóknál, akiknél súlyos pronáció, szupináció, magas ívek vagy rendellenes lábtartás van.

Xianku saját-fejlesztéseACA és AHI algoritmusfejlettebb ívértékelési módszert biztosít.

Az ACA jelentéseÍves vezetési szög.

Az AHI jelentéseÍv magassági index.

AACA és AHI algoritmusegyesíti:

• 3D teljes-lábmodell adatok
• Ív magassági index
• Arch morfológia
• Mediális hosszanti íves szerkezet
• Sarok-–-lábközép térbeli kapcsolat
• A lábtartás tendenciája az egyszerű érintkezési területen túl

Az ortopédiai gyártók számára ez értékes, mert az ívek besorolása befolyásolja a tervezési stratégiát. A magas ívű támaszték más szerkezetet igényel, mint az alacsony ívű támasz. A befelé vagy kifelé eltéréssel rendelkező lábnak eltérő stabilizációs logikára lehet szüksége. Ha az ívadatok hibásak, az ortopédiai tervezés is hibás lehet.

A 3D teljes-lábmodell és az ACA és AHI-alapú ívelemzés kombinálásával a Xianku segít a gyártóknak az általános sablonoktól a személyre szabottabb funkcionális tervek felé mozdulni.

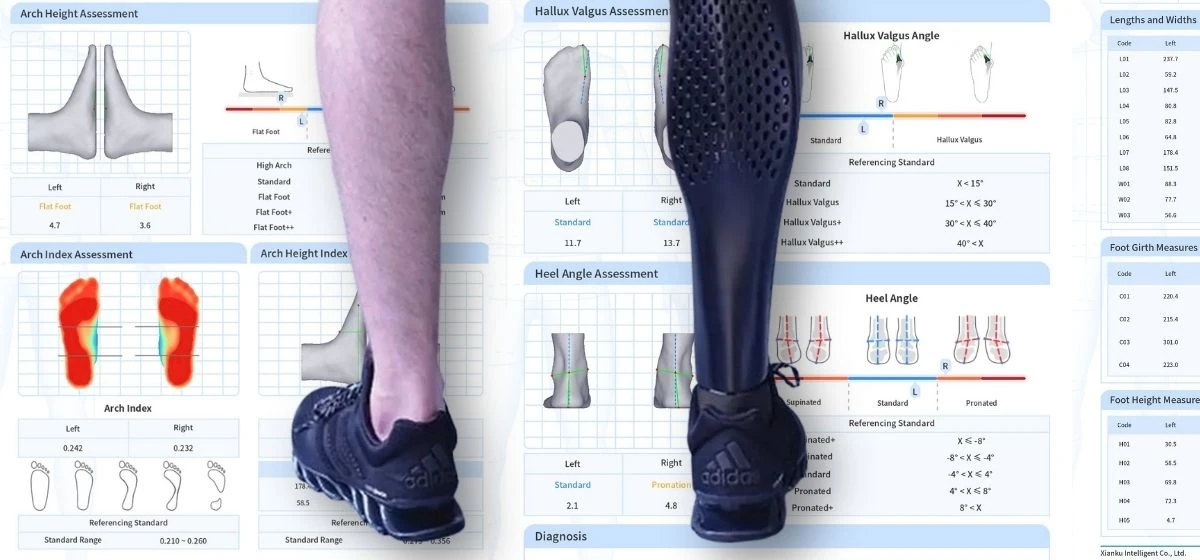

30+ Biomechanikai adatkészletek ortopédiai termékfejlesztéshez

Egy termelésre{0}}kész ortotikus munkafolyamathoz többre van szükség, mint egy modellfájlra. Strukturált mérési adatokra is szüksége van, amelyek irányíthatják a tervezési szabályokat, a testreszabási paramétereket és a minőség-ellenőrzést.

Xianku rendszerkimenetei30+ biomechanikai adatkészlet, beleértve:

• Lábhossz
• Lábszélesség
• Elülső láb szélessége
• Sarok szélessége
• Labdaméret
• Lábkör kerülete
• Lépésmagasság
• Boltív magassága
• Arch típusú
• Lábujj felépítése
• Sarokigazítás referencia
• Bal-jobb aszimmetria
• A lábfej morfológiai osztályozása
• Egyedi talpbetét tervezési referencia
• Ortotikus terméktervezési referencia
• 3D nyomtatás gyártási adatok

A B2B gyártók számára ezek az adatkészletek segíthetnek a testreszabás szabványosításában, miközben megőrzik az egyéni anatómiai különbségeket. Ez fontos a termelés méretezéséhez a személyre szabás elvesztése nélkül.

STL/OBJ 3D modellek: Szkennelési adatok összekapcsolása CAD és 3D nyomtatással

A Xianku szkenner képes kimenniSTL/OBJ 3D modellek, amely lehetővé teszi a partnerek számára, hogy a lábszkennelési adatokat közvetlenül összekapcsolják a későbbi tervezési és gyártási rendszerekkel.

Az STL fájlok különösen hasznosak:

• 3D nyomtatott ortotikus talpbetét
• Magas ívű tartóeszközök
• Búnió korrekciós ortopédia
• Sarokkupák és sarokstabilizáló termékek
• Egyedi lábbeli tartós
• Lábbeli illesztési elemzés
• Ortopédiai termék prototípus készítése
• CAD{0}}alapú ortotikus módosítás

Az OBJ fájlok hasznosak lehetnek, ha:

• Textúra vagy gazdagabb felületi adatok szükségesek
• A vizualizáció az ügyfélélmény része
• A modellt 3D prezentációs rendszerekben használják
• A partnereknek további kompatibilitásra van szükségük a tervezési platformokhoz

Az STL/OBJ export együttesen nagyobb rugalmasságot biztosít a különböző termelési környezetekhez. A gyártók importálhatják a fájlokat CAD szoftverbe, módosíthatják a támogatási zónákat, korrekciós struktúrákat tervezhetnek, és modelleket készíthetnek elő 3D nyomtatáshoz.

Alkalmazási példák: Bunion orthotics és High Arch orthotics

1. STL Export Bunion orthotikus eszközökhöz

A Bunion{0}}kapcsolódó termékekhez pontos elülső geometria szükséges. Egy egyszerű cipőméret nem elég. A tervezőknek meg kell érteniük a középső kiemelkedést, az elülső láb szélességét, a lábujjak beállítását, valamint a nagylábujj és a lábközépcsont régió közötti kapcsolatot.

A Xianku 3D modellje támogatja:

• Elülső lábfej morfológiai értékelése
• Lábujj régió modellezése
• Búnio kiemelkedés referencia
• Egyedi eszköz illeszkedés javítása
• Jobb CAD-tervezés a lokalizált tehermentesítéshez vagy korrekciós támogatáshoz

2. STL Export magas ívű orthotikus támaszokhoz

A magas ívű lábak gyakran gondosabb támogatást és párnázást igényelnek. Ha az ívtámasz túl alacsony, akkor hatástalan lehet. Ha túl agresszív, kényelmetlenül érezheti magát.

A Xianku 3D-s adatai segíthetnek a gyártóknak a következők értékelésében:

• Boltív magassága
• Íves görbület
• Lépés hangereje
• Oldalirányú terhelési hajlam
• A sarokülés követelményei
• Személyre szabott ívtartó geometria

Ez lehetővé teszi a magas ívű ortopédiai tervezést, jobb egyensúlyt biztosítva a támogatás, a kényelem és a stabilitás között.

Szkennelés-nyomtatásba-munkafolyamat 3D nyomtatott orthotics számára

Egy tipikus Xianku{0}}alapú munkafolyamat a B2B ortopédiai testreszabáshoz a következőket foglalhatja magában:

Láb szkennelés

A felhasználó 1-másodperces, -kontaktus nélküli vizsgálatot végez két lábon.

Digitális jelentéskészítés

A rendszer körülbelül 5 másodpercen belül jelentést készít ±1 mm-es pontossággal.

3D modell rekonstrukció

A lapolvasó 1:1 arányú valódi 3D-s, teljes-lábmodellt hoz létre.

Biomechanikai elemzés

Az ACA és AHI algoritmus és a 30+ biomechanikai adatkészletek támogatják a lábszerkezet értékelését.

STL/OBJ modell export

A 3D-s modellt CAD-tervezési vagy gyártási célra exportálják.

Ortotikus kialakítás

A tervezők módosítják a támasztózónákat, a domborzati zónákat, a korrekciós szerkezeteket és a termék geometriáját.

3D nyomtatás

A személyre szabott ortopédiai eszköz nyomtatása megfelelő anyagokkal és utófeldolgozási{0}}módszerekkel történik.

Alkalmazkodás és nyomon követés-

A felhasználó személyre szabottabb ortopédiai megoldást kap valódi lábadatok alapján.

Ez a zárt{0}}hurkú munkafolyamat segít a gyártóknak csökkenteni a kézi munkát, javítani a tervezés konzisztenciáját, és méretezhető testreszabási szolgáltatásokat hozhat létre.

3D lábszkennelés a hagyományos ortózisos adatgyűjtéssel szemben

A fő különbség az, hogy a Xianku rendszere gyártásra{0}}kész digitális eszközöket hoz létre, nem csak értékelési vizuálokat.

Kérdések és válaszok: Gyakori kérdések az STL-fájlok formátumának exportálásával kapcsolatban 3D nyomtatott orthotics számára

Hogyan segíti a 3D lábszkennelés az egyedi ortopédiai gyártást?

A 3D lábszkennelés a láb valódi 1:1 digitális modelljét rögzíti. Ez a modell másként exportálhatóSTL/OBJ 3D modellekés CAD szoftverekben vagy 3D nyomtatási munkafolyamatokban használják testreszabott ortopédiai tervezéshez a valódi lábszerkezet alapján.

Miért fontos az STL fájl exportálása a 3D nyomtatott ortopédia számára?

Az STL fájl exportálása lehetővé teszi, hogy a lábbeolvasási adatok közvetlenül a 3D nyomtatás gyártási láncába kerüljenek. Segít a gyártóknak csökkenteni a kézi modellezést, javítani az illesztési pontosságot, és a felhasználó valós anatómiája alapján tervezni az ortopédiai termékeket.

Elég egy 2D-s lábnyom az egyedi ortopédiai tervezéshez?

A 2D-s lábnyom alapvető elérhetőségi információkat szolgáltathat, de nem képes teljes mértékben rögzíteni az ív magasságát, a lábfej térfogatát, a sarokszerkezetet, a lábkörfogatot vagy a láb teljes morfológiáját. A 3D nyomtatott ortopédia esetében a teljes 3D adat sokkal hasznosabb.

Mi az ACA és AHI algoritmus?

AACA és AHI algoritmusa Xianku saját-fejlesztésű ívértékelési módszere. Egyesíti az ívvezetési szöget, az ívmagasság-indexet, a 3D-s teljes-lábmodellezést és a boltív morfológiáját, hogy megbízhatóbb ívértékelést biztosítson, mint a hagyományos terület{4}}alapú módszerek.

Használhatók-e az STL-fájlok ortopédiai ortózishoz?

Igen. Az STL-fájlok támogathatják a CAD-tervezést az ortopédiai eszközökhöz, amelyek pontos elülső geometriát, lábujj régiószerkezetet és lokalizált alakhivatkozásokat biztosítanak.

Használhatók-e az STL fájlok magas ívű ortózishoz?

Igen. Az STL fájlok rendkívül hasznosak a magas ívű ortotikus támasztékokhoz, mivel pontos ívmagasságot, görbületet, talptérfogatot és teljes -lábgeometriát biztosítanak a személyre szabott támasztéktervezés érdekében.

Milyen gyors a Xianku szkennelési munkafolyamat?

A Xianku szkennere két{0}}lábat képes elvégezni1 másodperces szkennelésés készítsen szakmai jelentést kb5 másodperc, segítve a B2B-partnereket a hatékonyság növelésében a nagy-mennyiségű testreszabási környezetekben.

Utolsó kivonat: Jobb orthotics Kezdje jobb 3D adatokkal

A 3D nyomtatott ortopédiai gyártók esetében a testreszabás minősége az eredeti lábadatok minőségétől függ. A lapos lábnyom- vagy nyomástérkép hasznos lehet referenciaként, de nem helyettesítheti a teljes, 1:1-es, -láb 3D-s modellt.

STL fájlok formátum exportálása 3D nyomtatott ortopédiai eszközökhözközvetlen kapcsolatot tesz lehetővé a láb egészségi állapotának felmérése és a digitális gyártás között. XiankuvalInfravörös strukturált fénytechnika, 1 másodperces szkennelés, ±1 mm pontossággal, szabadalmaztatottACA és AHI algoritmus, 30+ biomechanikai adatkészlet, és exportálhatóSTL/OBJ 3D modellek, a B2B partnerek hatékonyabb, méretezhető és személyre szabott ortopédiai gyártási munkafolyamatot építhetnek ki.

Az ortopédiai gyártás jövője adatvezérelt, 3D-engedélyezett és mélyen személyre szabott, az ortopédiai korrekciós támasztól a magas ívű ortózisig, az egyedi talpbetétektől a személyre szabott lábbelialkatrészekig.
